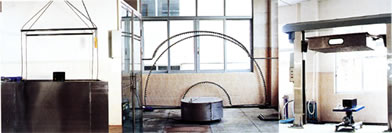

淋雨试验室

滴水试验装置技术参数本装置为可拆卸式，适合于长距离运输后立即组装，快速方便，缩短安装调试周期。由固定立柱，柱型升降导轨，滴水箱，水位调节供水箱，自动升降机，流量计，滤纸，可调角度工作台，电器控制箱等组成。除工作台外，与水接触的部件，全由不锈钢/铜等耐腐蚀材料制作。满足标准
●GJB150.7
●MIL-STD-810F方法506.4
●GB2423.38-90
●GBT4942.2-93
●GB4208-93
●GB7001-86

滴水量

4.6～5.2mm/min或（7～7.8）×103ml/min

滴水孔径

直径 0.4mm

孔间距

25mm

降雨强度

10～400mm/h

滴水范围

1000×1500mm

试验台直径

直径 800mm

试验台角度调节

30～90°

滴水箱最低位置

600mm

滴水箱最高位置

2200mm

摆管淋雨试验装置技术参数本试验设备主要用于考核电工电子产品外壳／密封件在水试验后或者在试验期间是否能保证该设备及元器件良好的工作性能和技术状态,适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试样的高温度及雨水温度温差所引起的大量进水。本设备由摆管支架/摆管传动/工作旋转台/电气控制四部分组成，其中支架/回转台防护罩/控制台采用SUS304不锈钢发纹板制作。满足标准
●GB2423.38-90
●GB/T4942.2-93
●GB4208
●GB4706
●GB7000

摆管喷水孔径

直径 0.4／? 0.8　 间距：50mm

摆管摆角幅度

±45°/±60°/±90°

摆管半径

Ｒ600／Ｒ1000／Ｒ1600

摆管速度

无级调速

淋雨水压

80、400 KPa

水流量

6、36 L／Ｈ

试验台尺寸

直径 800

试验台转速

5~17 r／min 无级调速

喷淋用水

洁净的软质自来水

溅水装置技术参数本溅水装置的莲蓬式喷头,采用全不锈钢精密烧焊制成,喷孔采用激光打孔。孔腔光滑无毛刺，喷头前方有一挡板（SUS304）。可调节喷头喷出雨滴的覆盖面，此种装置可对产品在做水试验时从各个不同角度进行喷洒，此时可将挡板拆下。适用于可能受到各种冲水或猛烈海浪影响的产品。

1.莲蓬式溅水2．水龙头式溅水a.喷头121个孔/孔径:Φ0.5mm，其中一个孔在中央
b. 莲蓬头Φ100mm
c.水压80～400KPa
d.仰角0～45°可调a.喷孔Φ6.3mm, Φ12.5mm各一个
b.水压30 Kpa,100 Kpa,400 KPa
